Aangepaste abutments, verschroefde bruggen en steggen, chirurgische boorsjablonen. De Implantology module bevat alle benodigde CAD-gereedschappen en -functies voor aangepaste restauraties op enkel- en meervoudige implantaten en voor het ontwerpen van complete chirurgische boorsjablonen.
Voor een naadloze overdracht naar inLab MC X5 en inLab MC XL-units of export naar een centrale productie-unit van Dentsply Sirona of andere productiesystemen.

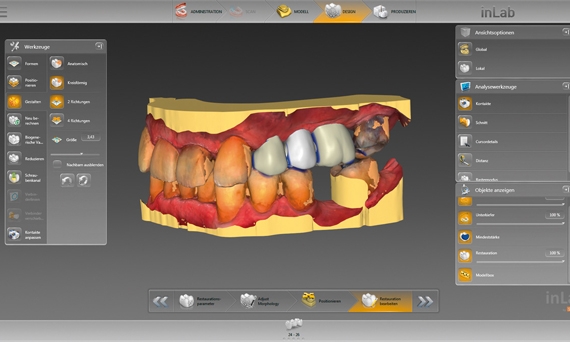

Voor meer flexibiliteit kan de tandopstelling en de implantaatbovenbouw afzonderlijk worden ontworpen.
Tanden kunnen onafhankelijk van de implantaatsituatie worden gepositioneerd, afhankelijk van de beetsituatie en de esthetiek.
Het hulpmiddel voor schroefkanalen kan gebruikt worden om gaten te schroeven, zoals voor schroefkanalen. De kanalen kunnen vrijelijk gepositioneerd worden en hierbij kunnen de hoeken en diameters zo nodig worden aangepast. Een handig instrument om bijvoorbeeld uitgebreide, verschroefde restauraties op gescande, standaard abutments te creëren.

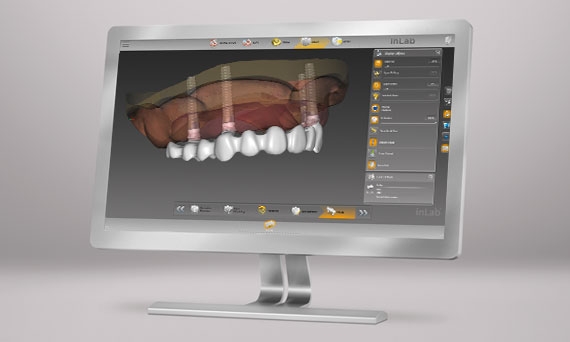

Implantaatgedragen bruggen en steggen kunnen professioneel, op implantaatniveau worden ontworpen aan de hand van zeer nauwkeurige scangegevens verkregen met inEos X5. De inLab CAD software leidt u stap voor stap door het proces.
De ontwerpgegevens kunnen worden verzonden naar infiniDent of via de inLab interfacemodule als STL-exportgegevens voor verwerking naar een CAD/CAM-unit. Ook kunnen scangegevens verkregen met de inEos X5 verzonden worden naar Atlantis™ voor verdere ontwerp of afwerking.
Overzicht van implantaatsystemen voor verschroefde bruggen en steggen
Voor interne productie met bijvoorbeeld de inLab MC X5 (zirkonium of PMMA), zijn de direct verschroefde bruggen of steggen op multi-unit abutments, van nt-trading en Medentika, ontworpen met inLab CAD software. De modelscanner in Eos X5 bepaalt de exacte implantaatpositie met behulp van de speciale inPost scanbody van Dentsply Sirona.
Compatibiliteitsoverzicht inPost voor scannen op abutments met meerder units van nt-trading.
Compatibiliteitsoverzicht inPost voor scannen op abutments met meerdere units van Medentika.
Aangepaste zirkonium abutments voor hechtverbinding met TiBase door Dentsply Sirona (CAD/CAM) worden direct of van top-down ontworpen. De full-contour ontwerpen kunnen worden verdeeld in kronen of kroon-copings en abutments.
Voor het eerst met inLab kunnen nu aangepaste, uit één stuk bestaande titanium abutments gemaakt worden met inLab MC X5 en de Medentika Preface losse patronen.
Met inLab CAD SW 16.0 kunt u snel en tegen lage kosten aangepaste chirurgische boorsjablonen ontwerpen en produceren. Als onderdeel van de geïntegreerde implantatieplanning met de 3D-röntgeninstallaties van Dentsply Sirona, zijn de CAD/CAM-chirurgische boorsjablonen de ideale basis voor het plannen van de chirurgische procedure.
Een voorwaarde is een optische afdruk van de intraorale situatie, op de gietvorm (bijvoorbeeld met de inEos X5) of door middel van een digitale intraorale afdruk. Daarnaast wordt een restauratie ontworpen voor de planning van de implantaten aan de hand van prothetische aspecten. Deze optische gegevens worden dan geëxporteerd.*

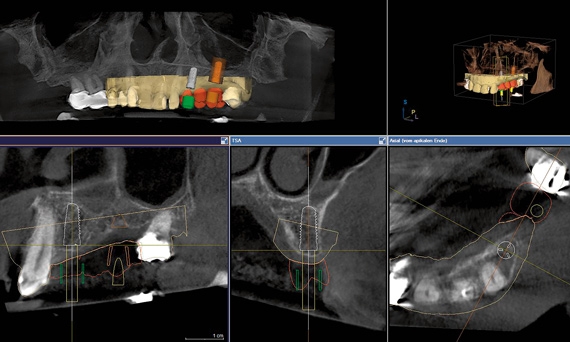

De optische gegevens worden samengevoegd met de 3D-röntgengegevens (Orthophos SL 3D, XG 3D of Galileos) voor de daaropvolgende implantaatplanning en output als *cmg.dxd-planningsbestand.

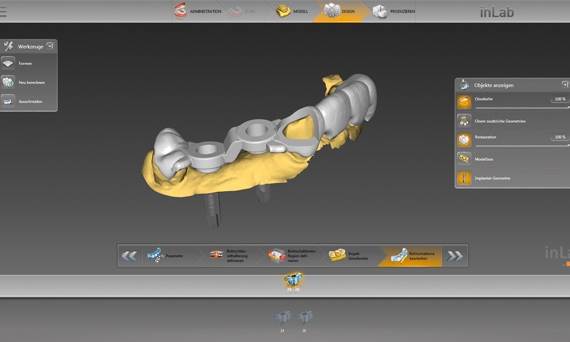

Het *cmg.dxd-planningsbestand wordt geïmporteerd in de inLab CAD software om het chirurgische boorsjabloon te ontwerpen. * Het ontwerp van het chirurgische sjabloon kan met één of meer boorgaten op maat gemaakt worden voor elke grootte.

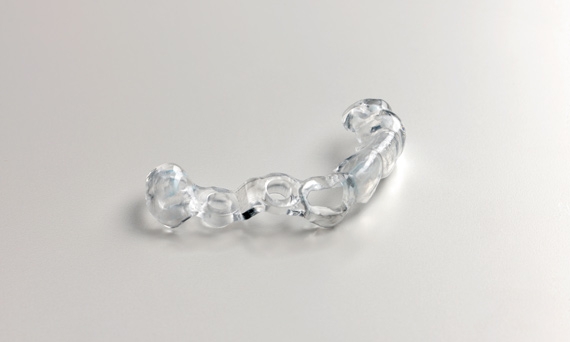

Het chirurgisch sjabloon kan vervolgens intern worden gefreesd (bijvoorbeeld met de inLab MC X5 of inLab MC XL**) of via export van de STL-gegevens naar een 3D-printer worden verzonden voor verdere verwerking.***
1 Medentika® of nt-trading
* De vereiste interface is opgenomen in de inLab CAD SW 16.0 Implantology module.
** inLab MC XL is beperkt tot het boren van boorsjablonen met maximaal één boorgat.
*** inLab CAD SW 16.0 interfacemodule vereist.
