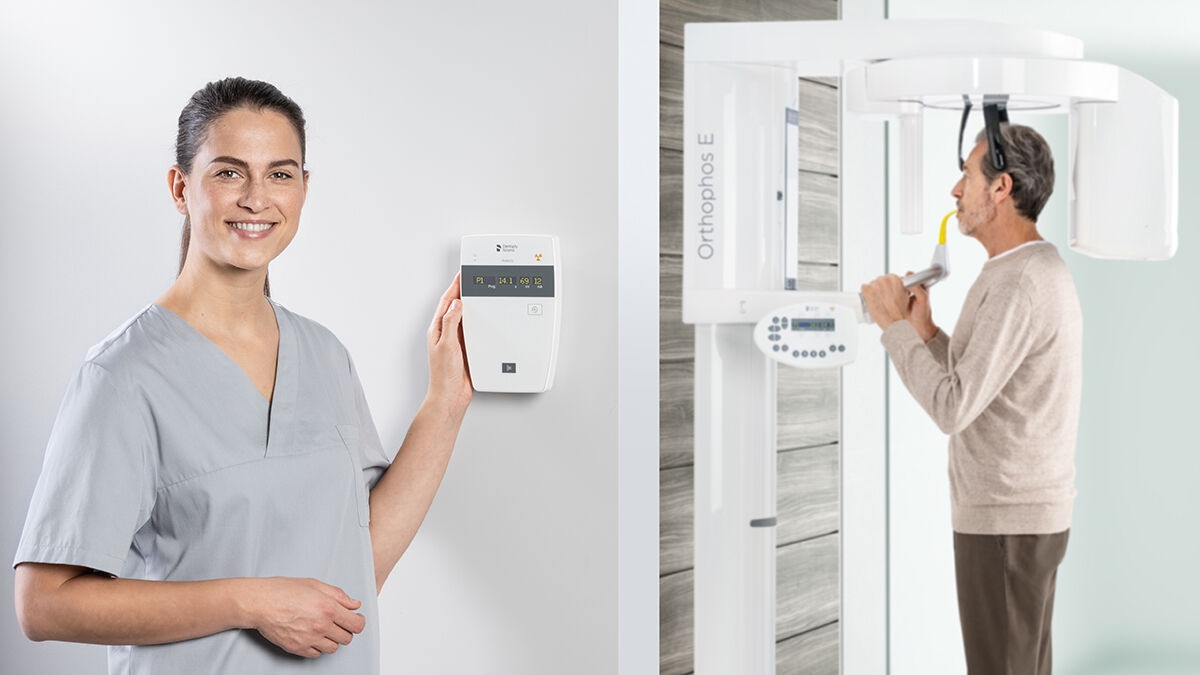

Bewezen positionering van de patiënt
Slechts 2 laser lijnen zijn nodig voor een ideale positionering in de scherpe laag. De gemotoriseerde voorhoofd- en schedelondersteuning fixeren het hoofd van de patiënt en voorkomen bewegingsvervaging.
Ga aan de slag met digitale beeldvorming
De bewezen 2D-röntgenunit zorgt voor een soepele toegang tot de wereld van digital imaging. Dankzij de CSI-sensortechnologie en de gebruiksvriendelijke interface bent u altijd verzekerd van een betrouwbare diagnose. De cephalometrische optie maakt de Orthophos E ook een betrouwbare partner voor orthodontie. Verrijk uw praktijk met een breed scala aan diensten die alleen mogelijk zijn met digital imaging.
Uw voordelen in één oogopslag
De Orthophos E is de beste oplossing voor algemene tandartsen en orthodontisten. Diagnostische nauwkeurigheid wordt mogelijk gemaakt door de vele voordelen die u krijgt bij het kiezen van digital imaging.
Betrouwbare diagnose
Dankzij de 2D CSI Plus-sensor en de betrouwbare beeldkwaliteit.
Veilige en bewezen positionering van de patiënt
Met gemotoriseerde voorhoofd- en schedelondersteuning, automatische meting van de schedel, lichtlijn voor positionering en stevige handgrepen.
Ceph-afbeeldingen
Een linker ceph-arm kan op elk moment worden besteld of achteraf worden ingebouwd.
Belangrijke 2D-programma's
Voor standaarddiagnostiek in 2D.
Eenvoudige en doordachte bediening
Met het MultiPad bedieningspaneel.

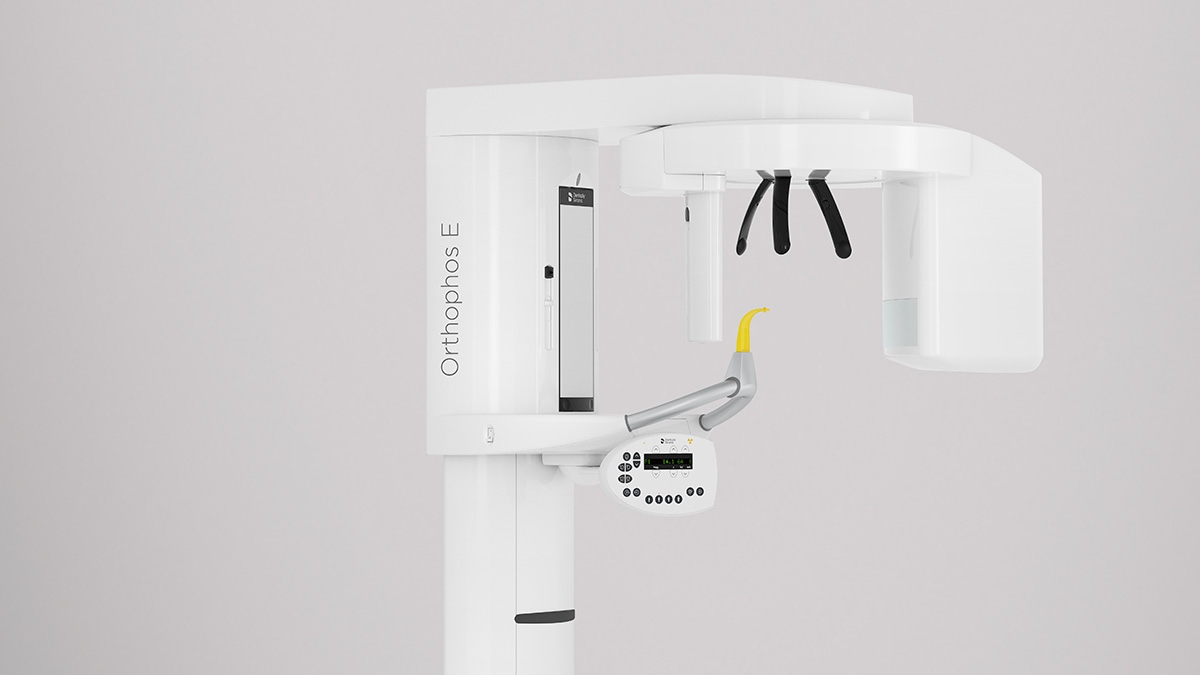

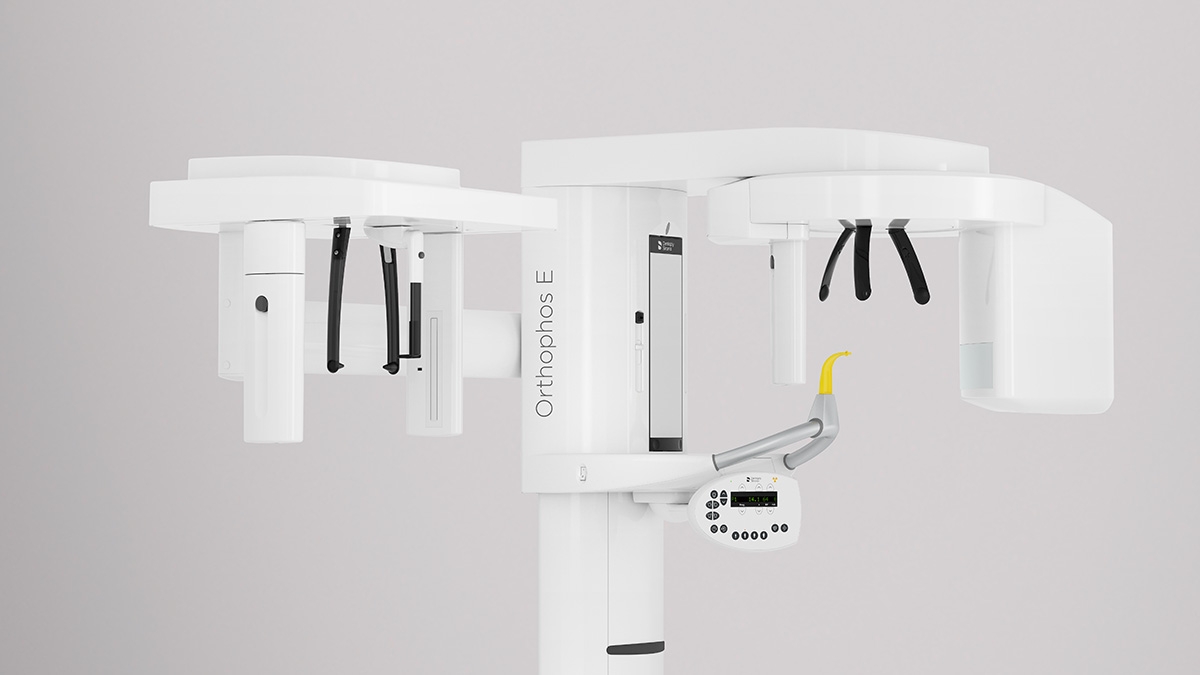

Orthophos E – Highlights
Voorbeelden van 2D panoramische afbeeldingen
-

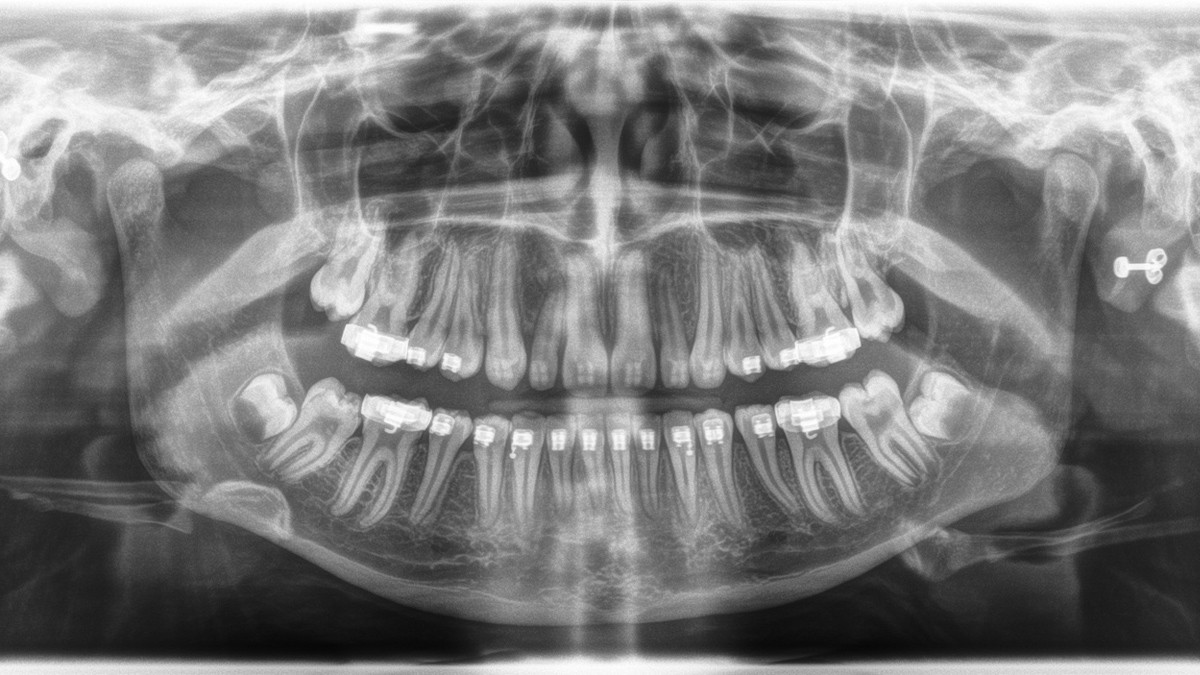

Gegeven indicaties
- Tiener, volledig gebit met orthodontische beugels.
- Agenesis van elementen 18 en 28 met de aanwezigheid van odontoblasten in 38 en 48.
- De onvolledige wortelgroei in 37 en 47 en de wortelontwikkeling van de twee verstandskiezen zijn het bewijs van de jonge leeftijd van de patiënt.
- Maxillaire sinussen en omliggende anatomische structuren niet radiografisch zichtbaar.
-

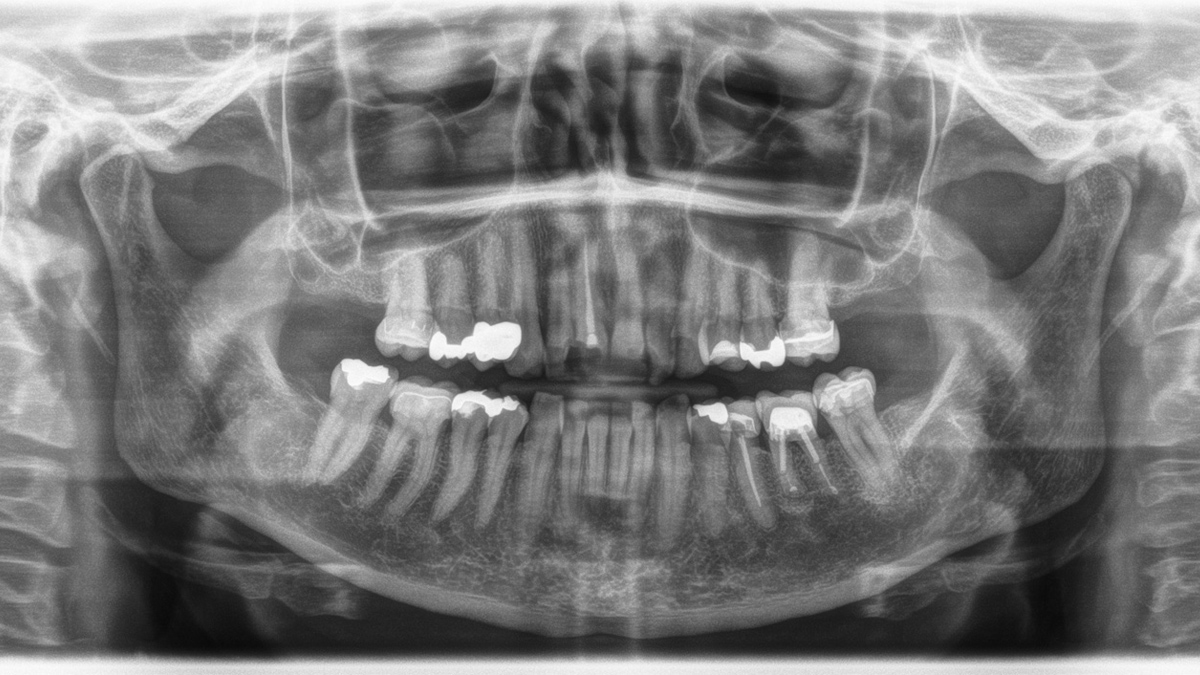

Gegeven indicaties
- Prothetische en profylactische behandeling van gebit.
- Hypodense heeft de veranderingen aan de harde-tandsubstantie duidelijk beperkt in element 12, 11 en 22 (waarschijnlijk niet-röntgen-ondoorzichtige composietvullingen hier).
- Hyperdense vulmateriaal in de wortels van element 11, 36 en 35 zonder indicatie voor periapicale lucentie.
- Status post apicoectomie op element 36 met retrograde obturatie van de mesiale en distale wortels. Goede botale unie van het apicale botweefsel, geen aanwijzing van terugkerende periapicale osteolyse.
-

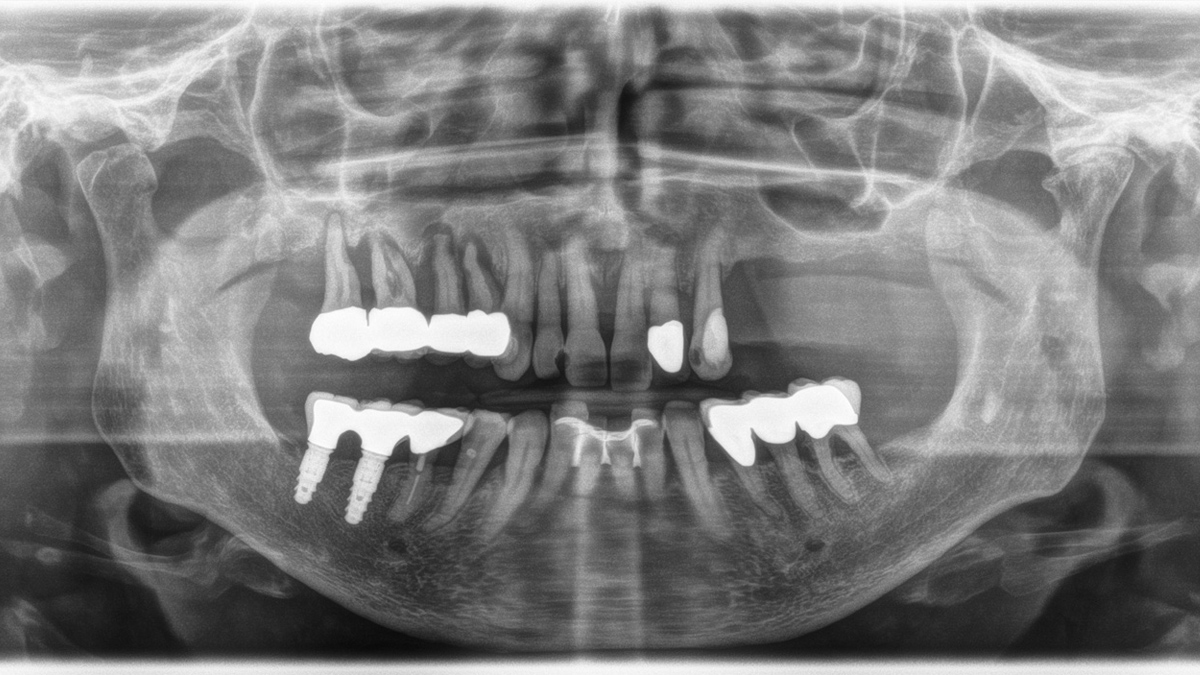

Gegeven indicaties
- Dentitie zwaar beschadigd door parodontitis, met gegeneraliseerde, horizontale botresorptie en verticale holtes met element 17 - 14 die extractie vereisen.
- Hypodense, homogene en duidelijk afgebakende veranderingen aan de harde-tandsubstantie op 12 mesiaal, 11 distaal en 23 mesiaal met vermoedelijke cariës of een differentiële diagnose van niet-röntgen-ondoorzichtige composietvullingen.
- Differentiële diagnose: Cariës of niet-röntgen-ondoorzichtige composietvullingen.
- PFM-brug op element 36 - 34 als gevolg van furcatie op element 36 en kalkafzetting mesiaal.
- Spalken van element 32-42 uit vroegere parodontale geschiedenis.
- Hyperdense vulmateriaal in element 45 zonder indicatie voor periapicale lucentie.
- Implantaatgebaseerde behandeling in het gebied van element 46 en 47 met radiografisch onopvallende PFM-hybride brug 45 – 47.
-

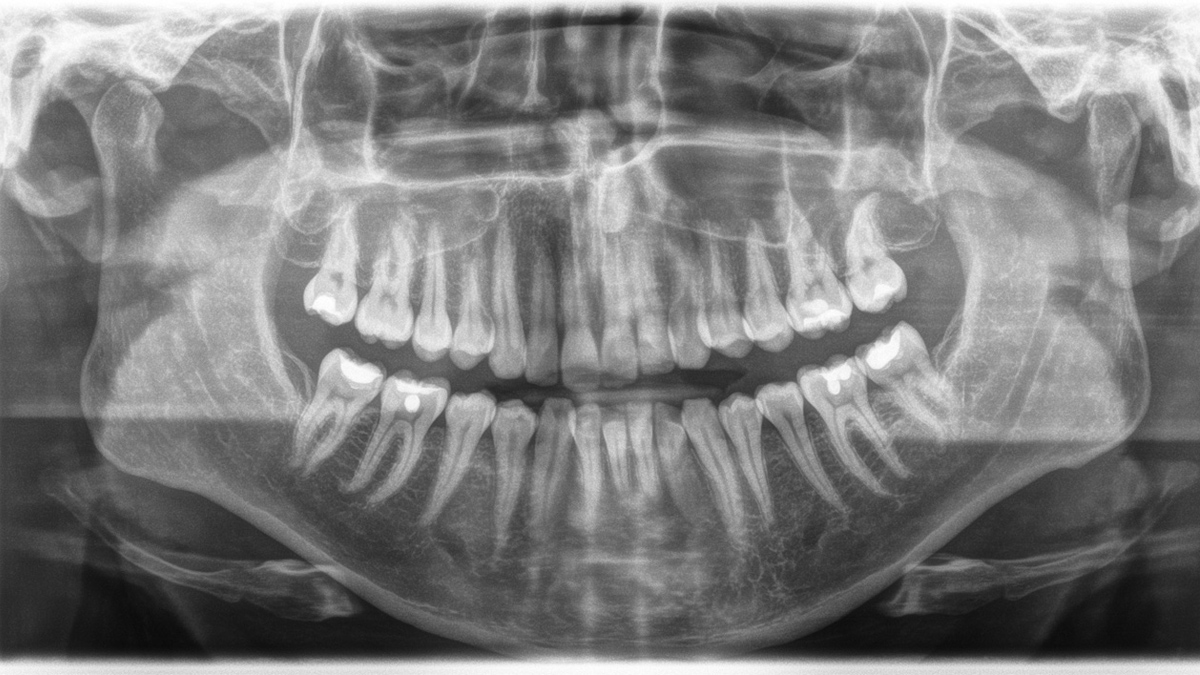

Gegeven indicaties
- Profylactisch behandeld volledig gebit.
- Verstandskiezen zijn niet aanwezig.
- Grote maxillaire sinussen zijn visueel onopvallend.
- De aangrenzende anatomische structuren zijn ook radiografisch onopvallend.
Cephalometrische afbeeldingen
Orthophos E biedt de mogelijkheid om op elk gewenst moment een linker cephalometrische arm te installeren, zowel in eerste instantie op het moment van de bestelling, als achteraf.

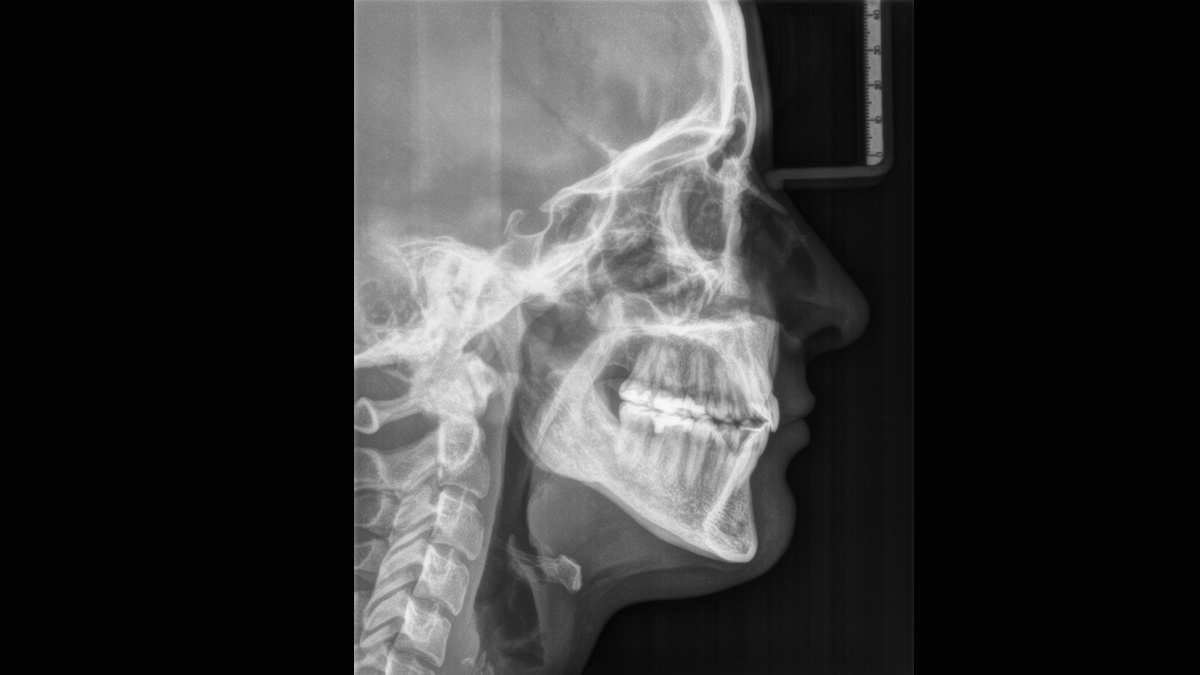

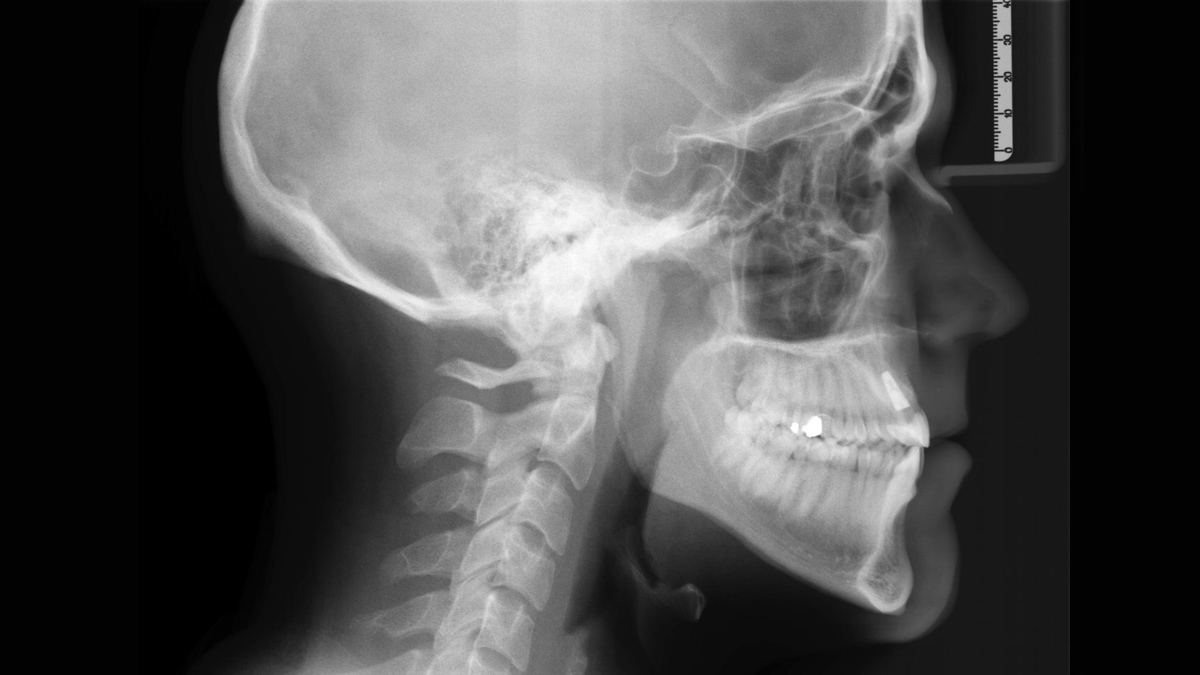

Voorbeelden van cephalometrische afbeeldingen
Technische gegevens
Overzichtstabel
| Prestatiekenmerken | Orthophos SL 2D | Orthophos S 2D | Orthophos E |
|---|---|---|---|
| Röntgengenerator |
60 – 90 kVm 3-16mA |
60 – 90 kVm 3-16mA |
60 – 90 kVm 3-16mA |
| Panoramische belichtingstijd |
P1: max 14,2 s P1 Quickshot: max 9,1 s |
P1: max 14,2 s P1 Quickshot: max 9,1 s |
P1: max 14,2 s |
| Stralingstijd ceph |
Standaard 9,4 s Quickshot 4,7 s |
Standaard 9,4 s Quickshot 4,7 s |
Standaard 9,4 s |
| Gebruikersinterface |
EasyPad |
EasyPad |
MultiPad |
| Patiëntpositionering |
Automatisch (occlusale bijtblok) | Automatisch (occlusale bijtblok) |
Manueel |
| Panoramatechnologie |
DCS |
Csl Plus | CsI |
| Autofocus | Ja | Ja |
- |
| Ceph-arm (optioneel) | Links of rechts |
Links of rechts | Links |
| Ceph unit met 2 sensoren | Ja | Ja |
Optioneel |
| Quickshot | Ja | Ja |
- |
| Fields of View | Uit te breiden | Uit te breiden |
- |
| 3D Low Dose | Uit te breiden | Uit te breiden |
- |
| HD-modus |
Uit te breiden |
Uit te breiden |
- |
| Voet | Optioneel | Optioneel | Optioneel |
| Rolstoeltoegankelijk | Ja |
Ja | Ja |
| Afstandsbediening | Optioneel | Optioneel | Optioneel |
| Ambient light | Ja (achtergrondverlichting) |
- | - |
Alle 2D-programma’s in één oogopslag
| Programma | Orthophos SL 2D | Orthophos S 2D | Orthophos E |
|---|---|---|---|
| Standaard panoramafoto |
P1, P2, P10 |
P1, P2, P10 |
P1, P10 |
| Beelddetails linker- of rechterkant |
P1, P1A, P1C P2, P2A, P2CP10, P10A, P10C BW1 |
P1, P1A, P1C P2, P2A, P2CP10, P10A, P10C BW1 |
P1L, P1R |
| Beelddetails individuele kwadranten |
P1, P1A, P1C P2, P2A, P2CP10, P10A, P10C |
P1, P1A, P1C P2, P2A, P2CP10, P10A, P10C |
- |
| Beelddetails boven- of onderkaak |
P1, P1A, P1C P2, P2A, P2CP10, P10A, P10C, P12 |
P1, P1A, P1C P2, P2A, P2CP10, P10A, P10C, P12 |
- |
| Constante vergroting |
P1C, P2C, P10C |
P1C, P2C, P10C |
P1C |
| Artefact gereduceerd |
P1A, P2A, P10A |
P1A, P2A, P10A |
P1A |
| Dikke laag voorkant |
P12 |
P12 |
P12 |
| Sinusoïdale afbeeldingen |
S1, S3 |
S1, S3 |
S1 |
| Multislice in achtertand |
- | - | MS1 |
| Mandibulair gewricht |
TM1.1, TM1.2, TM3 |
TM1.1, TM1.2, TM3 |
TM1.1, TM1.2 |
| Bitewing-afbeelding |
BW1, BW2 |
BW1, BW2 |
BW1 |
| Ceph (optioneel) |
C1, C2, C3, C3F, C4 |
C1, C2, C3, C3F, C4 |
C1, C2, C3, C3F, C4 |
Veelgestelde vragen
De eisen komen overeen met de eisen voor de beeldverwerkingssoftware Sidexis 4. Kijk voor meer informatie op: Sidexis 4 systeemvereisten
Dentsply Sirona 2D units werken uitsluitend met Sidexis 4. Toch is de gegevensmigratie van Sidexis XG naar Sidexis 4 heel eenvoudig. Sidexis 4 zorgt voor een volledige digitale ervaring met de nieuwste tools.
De Orthophos SL 2D en de Orthophos S 2D zijn in 3D te upgraden. De Orthophos E biedt deze optie niet.
