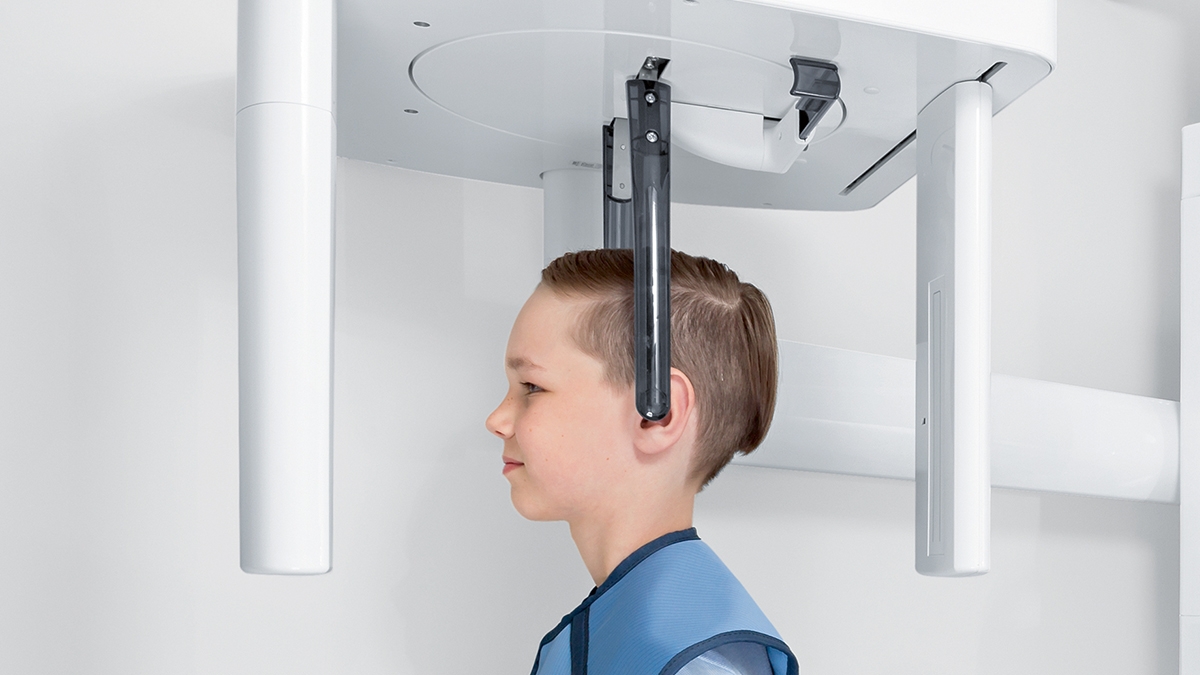

Colocación probada del paciente
Solo se requieren 2 localizadores con luz para la colocación ideal en el corte nítido. Los apoyos de base y frente motorizados fijan la cabeza del paciente y evitan el desfase por movimiento.
Inicie con adquisición de imágenes digitales
El sonido de la unidad de rayos X 2D proporciona una suave entrada al mundo de las imágenes digitales. Gracias a la tecnología de sensor CsI y su interfaz fácil de utilizar, usted tiene garantizado un diagnóstico confiable en todo momento. La opción cefalométrica también convierte a Orthophos E en un colega confiable para la ortodoncia. Enriquezca su consultorio con una amplia variedad de servicios que sólo son posibles con las imágenes digitales.
Resumen de sus ventajas
Orthophos E es la solución a la que recurren los ortodoncistas y dentistas generales. La precisión del diagnóstico es posible por las distintas ventajas que obtiene al elegir las imágenes digitales.
Diagnóstico confiable
Gracias al sensor 2D-CsI y calidad de imagen confiable.

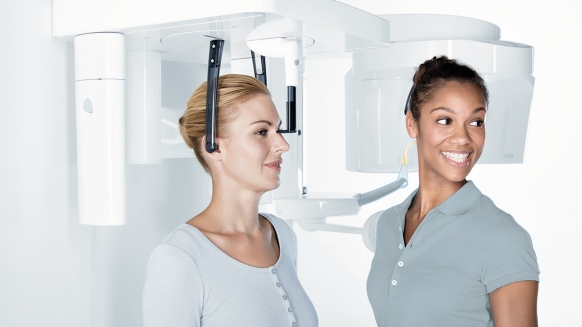

Colocación segura y probada del paciente
Con soporte motorizado para sienes y frente, medición automática de ancho de sienes, localizadores con luz y asas robustas.
Imágenes Ceph
El brazo ceph izquierdo puede ordenarse o retroajustarse en cualquier momento.
Programas 2D importantes
Para diagnósticos básicos en 2D.
Operación sencilla y considerada
Con el panel de control MultiPad

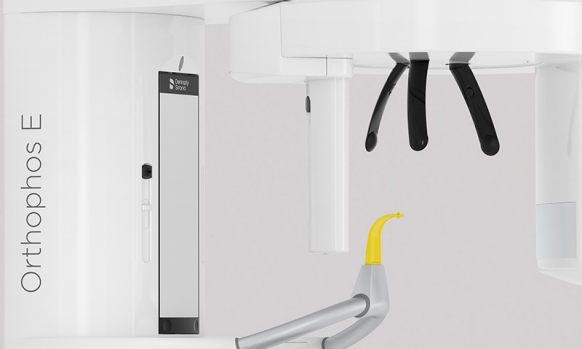

Características importantes de Orthophos E

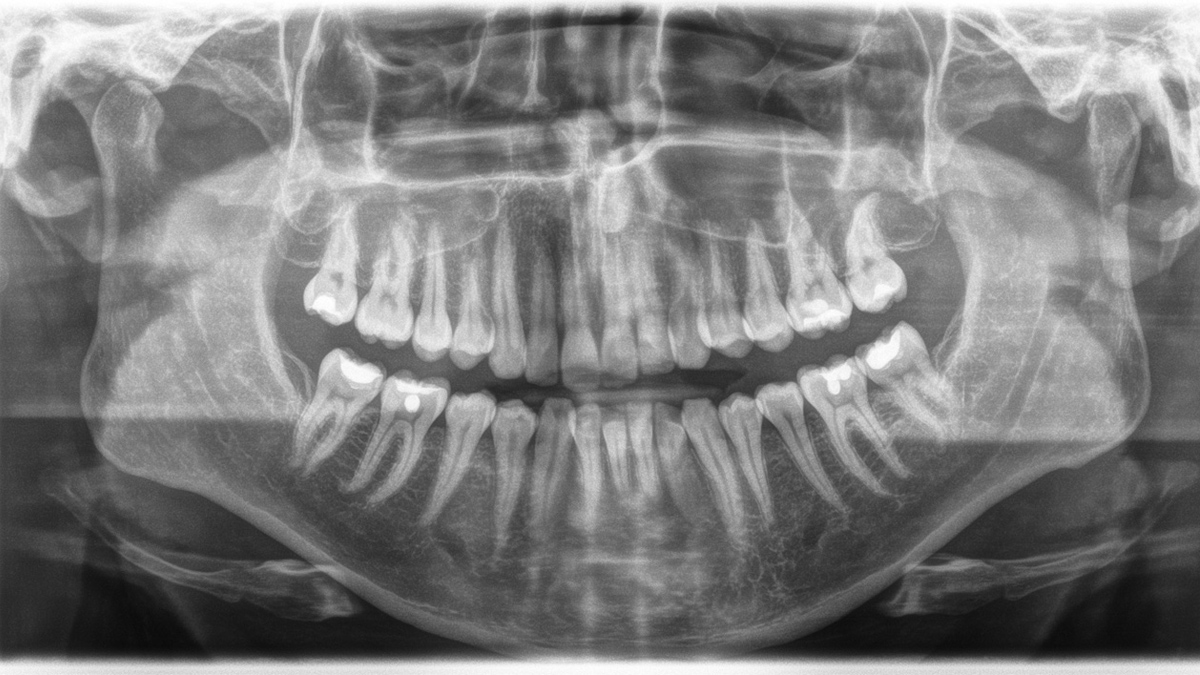

Galería de imágenes panorámicas de muestra 2D
-
Indicaciones dadas
- Adolescente, dentición completa con aparatos ortodóncicos
- Agenesia de dientes 18 y 28 con presencia de odontoblastos en 38 y 48
- El crecimiento incompleto de la raíz en 37 y 47, así como el desarrollo de la raíz de las dos muelas del juicio son evidencia de la corta edad del paciente.
- Senos maxilares y estructuras anatómicas circundantes no radiográficamente aparentes
-
Indicaciones dadas
- Tratamiento protésico y profiláctico de la dentición.
- Los cambios hipodensos claramente limitados a la sustancia del diente duro en los dientes 12, 11 y 22 (presumiblemente rellenos compuestos opacos sin rayos X aquí)
- Material de relleno hiperdenso en las raíces de los dientes 11, 36 y 35 sin indicación de lucidez periapical
- Estado posterior a la apicectomía en el diente 36 con obturación retrógrada de las raíces mesiales y distales. Buena unión ósea del tejido óseo apical, sin indicación de osteólisis periapical recurrente
-
Indicaciones dadas
- Dentición muy dañada por periodontitis, con resorción ósea horizontal generalizada y cavidades verticales con dientes 17 - 14 que requieren extracción
- Cambios hipodensos, homogéneos y claramente delimitados en la sustancia del diente duro en 12 mesiales, 11 distales y 23 mesiales con sospecha de caries o un diagnóstico diferencial de empastes compuestos opacos sin rayos X
- Diagnóstico diferencial: Caries o rellenos compuestos opacos sin rayos X
- Puente PFM en los dientes 36 - 34 debido a la furca en el diente 36 y los depósitos de cálculo mesialmente.
- Férulas de dientes 32-42 de antecedentes periodontales
- Material de relleno hiperdenso en el diente 45 sin indicación de lucidez periapical.
- Tratamiento basado en implantes en la región de los dientes 46 y 47 con puente híbrido PFM radiográficamente discreto 45 - 47
-
Indicaciones dadas
- Dentición completa tratada profilácticamente
- Las muelas del juicio no están presentes
- Los senos maxilares grandes son visualmente discretos
- Las estructuras anatómicas adyacentes también son radiográficamente discretas.
Imágenes cefalométricas

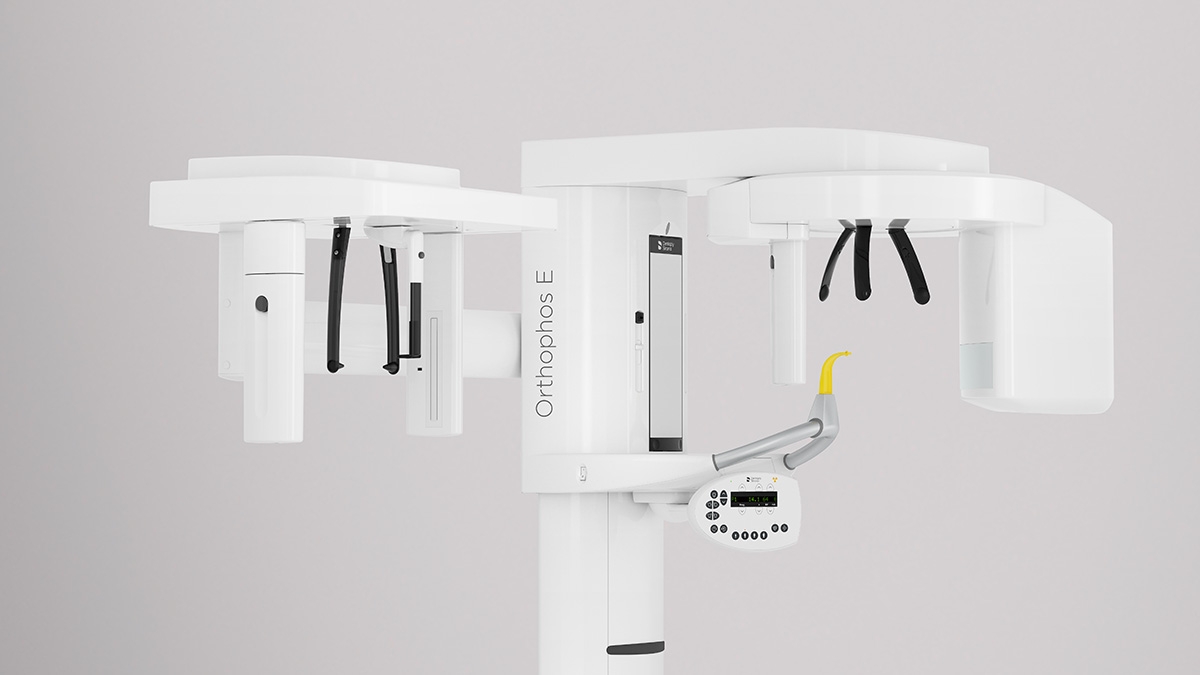

Orthophos E ofrece la capacidad de instalar un brazo cefalométrico en cualquier momento. Y para asegurarse de que cabe en su sala de rayos X, el brazo se puede montar en el lado izquierdo de la unidad.
Galería de muestras de las imágenes cefalométricas
Resumen de todos los programas 2D
| Programa | Orthophos SL 2D | Orthophos S 2D | Orthophos E |
|---|---|---|---|
| Imagen de panorama estándar | P1, P2, P10 |
P1, P2, P10 |
P1, P10 |
| Lado izquierdo o derecho a detalle de la imagen | P1, P1A, P1C P2, P2A, P2CP10, P10A, P10C BW1 |
P1, P1A, P1C P2, P2A, P2CP10, P10A, P10C BW1 |
P1L, P1R |
| Cuadrantes individuales de detalle de la imagen | P1, P1A, P1C P2, P2A, P2CP10, P10A, P10C |
P1, P1A, P1C P2, P2A, P2CP10, P10A, P10C |
- |
| Mandíbula superior o inferior de detalle de la imagen | P1, P1A, P1C P2, P2A, P2CP10, P10A, P10C, P12 |
P1, P1A, P1C P2, P2A, P2CP10, P10A, P10C, P12 |
- |
| Aumento constante | P1C, P2C, P10C |
P1C, P2C, P10C |
P1C |
| Reducción de artefactos | P1A, P2A, P10A |
P1A, P2A, P10A |
P1A |
| Frente de capa gruesa | P12 |
P12 |
P12 |
| Imágenes sinusoidales | S1, S3 |
S1, S3 |
S1 |
| Multicorte en diente posterior | - | - | MS1 |
| Articulación mandibular | TM1.1, TM1.2, TM3 |
TM1.1, TM1.2, TM3 |
TM1.1, TM1.2 |
| Imagen de mordida | BW1, BW2 |
BW1, BW2 |
BW1 |
| Ceph (opcional) |
C1, C2, C3, C3F, C4 |
C1, C2, C3, C3F, C4 |
C1, C2, C3, C3F, C4 |
Preguntas Frecuentes
Los requisitos siguen los del software de procesamiento de imágenes, Sidexis 4. Los detalles se pueden encontrar aquí: Requisitos del sistema Sidexis 4
Sí, el Orthophos E funciona exclusivamente con Sidexis 4. Sin embargo, la migración de datos de Sidexis XG a Sidexis 4 es muy fácil.
El Orthophos SL 2D y el Orthophos S 2D son actualizables en 3D. El Orthophos E no ofrece esta opción.
La familia Orthophos
Conozca más sobre nuestra variedad de productos híbridos, 3D y 2D y descargue el folleto de la familia Orthophos.
Más beneficios en su consultorio
Ya sea hardware o software, lo esperan una variedad de soluciones de imagen para rayos X extraorales.
Datos Técnicos
| Performance features |
Orthophos SL 2D | Orthophos S 2D | Orthophos E |
|---|---|---|---|
| Generador de rayos X | 60 - 90 kV, 3-16mA | 60 - 90 kV, 3-16mA | 60 - 90 kV, 3-16mA |
| Tiempo de exposición panorámica | P1: max 14,2 s P1 Quickshot: max 9,1 s |
P1: max 14,2 s P1 Quickshot: max 9,1 s |
P1: max 14,2 s |
| Tiempo de radiación Ceph | Standard 9,4 s Quickshot 4,7 s |
Standard 9,4 s Quickshot 4,7 s |
Standard 9,4 s |
| Interfaz de usuario | EasyPad | EasyPad | MultiPad |
Posicionamiento del paciente |
automatic (occlusal bite block) |
automatic (occlusal bite block) |
manual |
| Tecnología panorama | DCS | CsI | CsI |
Enfoque automático |
yes | yes | - |
| Brazo Ceph (opcional) | left or right | left or right |
left |
| Unidad Ceph con 2 sensores | yes |
yes |
optional |
| Quickshot |
yes |
yes |
- |
| Campos de visión | upgradeable | upgradeable |
- |
| Dosis baja 3D | upgradeable |
upgradeable |
- |
| Modo HD |
upgradeable |
upgradeable |
- |
| Base |
optional |
optional |
optional |
| Silla de ruedas accesible | yes | yes | yes |
| Control remoto | optional |
optional |
optional |
| Luz ambiental | yes | - | - |
